GC-CONVERT 0-10v (GrowControl, Vivosun, Spiderfarmer)

GC-CONVERT 0-10v (GrowControl, Vivosun, Spiderfarmer)

Artikelnummer: 1004
GTIN: 4260627955497
Kategorie: Greenception
Hersteller: Greenception

Der GC-CONVERT ist ein 0–10v zu RS485-Konverter zur Ansteuerung von Greenception-Lampen mit Controllern von Fremdherstellern.

Er ermöglicht den Betrieb einer GC-Lampe mit analogen Growroom-Controllern wie GrowControl, TrolMaster, GSE u. a.
Zwei Modi wählbar: Einkanalbetrieb (beide Kanäle gleich) oder Zweikanalbetrieb (getrennte Steuerung pro Kanal).
Besonders optimiert für die seriesX! Umschalten zwischen Wuchs- und Blütemodus ist weiterhin möglich!
Kompatibel und getestet mit SpiderFarmer und Vivosun

59,50 €

inkl. 19% USt. , zzgl.

Sofort bestellbar
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Beschreibung

GC-CONVERT – 0–10 V zu RS485 Wandler für Greenception-Lampen

ACHTUNG!!! Aufgrund häufiger Nachfrage: Mit diesem Gerät wird eure Greenception Lampe kompatibel zu SpiderFarmer und Vivosun Controllern aber NICHT kompatibel zu AC-Infinity. Obwohl AV-Infintiy behauptet mit 0-10v zu arbeiten ist es defacto eine PWM Controller. Dafür haben wir aber ein anderes Produkt. Den GC-Convert PWM.

Der Greenception GC-CONVERT ist ein Protokoll-Konverter, der es ermöglicht, Greenception-Lampen mit digitaler RS485-Schnittstelle (z. B. die seriesX) über analoge 0–10 V-Signale anzusteuern. Alle GC-Lampen mit einem runden 3-PIN Anschluß verfügen über diese RS485 Schnitstelle. Damit wird die Kompatibilität zu gängigen Growroom-Controllern deutlich erweitert – auch wenn diese keine digitalen Protokolle unterstützen.

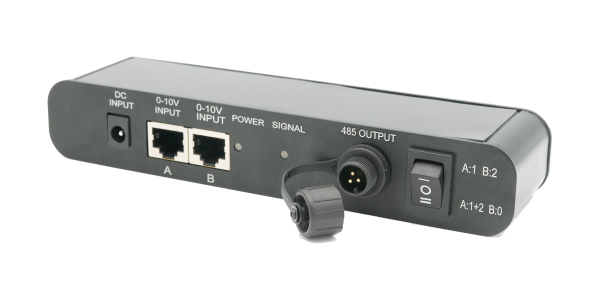

Das Gerät verfügt über zwei 0–10 V-Eingänge (RJ45, Port A und B) sowie einen RS485-Ausgang zum Anschluss an eine Greenception Lampe. Per Daisy-Chain können bis zu 120 Lampen gesteuert werden. Die Wandlung erfolgt intern über eine Steuereinheit, die aus den analogen Eingangsspannungen entsprechende digitale Steuerbefehle generiert.

Merkmal	Wert
Versorgungsspannung	12 V DC (nur mit beiliegendem Netzteil)
Eingang Netzteil	220–240 V AC, 50/60 Hz
Stromaufnahme	Max. 1 A
Schutzart	IP43 (nur Innenbereich)
Betriebstemperatur	–10 bis +45 °C
RS485 Kabellänge (max.)	100 m (terminieren bei > 100 m)
Schnittstellen	2x 0–10 V Eingang (RJ45), 1x RS485 Ausgang (3-polig rund)

Betriebsmodi per DIP-Schalter

Der GC-CONVERT bietet zwei Betriebsmodi, die über einen mechanischen DIP-Schalter eingestellt werden. Diese definieren, wie die Eingangssignale verarbeitet werden:

Position I – Zweikanalbetrieb

Port A steuert Kanal 1 der Lampe. (Wuchs bei seriesX)
Port B steuert Kanal 2 der Lampe. (Blüte bei seriesX)
Beispiel:
- Port A: 3 V → Kanal 1 = 30 %
- Port B: 8 V → Kanal 2 = 80 %

Wenn nur Port A belegt ist, wird nur Kanal 1 angesteuert. Kanal 2 bleibt aus. Andersrum genauso.

Wenn nur Port B belegt ist, wird nur Kanal 2 angesteuert. Kanal 1 bleibt aus.

Position II – Einkanalbetrieb (wie auf Bild dargestellt)

Nur Port A ist aktiv.
Das Eingangssignal wird auf beide Kanäle gleichmäßig angewendet.
Beispiel:
- Port A: 5 V → Kanal 1 = 50 %, Kanal 2 = 50 %

Wenn in diesem Modus nur Port B belegt ist, passiert nichts – da Port B ignoriert wird.

Hinweis zur Verwendung mit seriesX Lampen:

Während der Wuchsphase:

0-10v Kabel in Port A
DIP-Schalter auf Position I

Die Lampe leuchtet im Wuchsmodus mit der eingestellten Intensität.

Während der Blütephase:

0-10v Kabel bleibt in Port A
DIP Schalter auf Position II wechseln

Die Lampe leuchtet jetzt im Blütemodus mit der eingestellten Intensität.

Hinweis zur RJ45-Belegung

Es existiert kein herstellerübergreifender Standard für die Pinbelegung bei 0–10 V-Steuersignalen auf RJ45.
Der GC-CONVERT verwendet die Belegung von GrowControl, da viele Anwender diesen Hersteller einsetzen.
Mit Controllern anderer Marken (z. B. TrolMaster, GSE, CLI-MATE, DLI, Dimlux) wird der Betrieb in der Regel ebenso funktionieren wir haben einige Modell getestet.

Allerdings kann es nötig sein, ein Adapterkabel oder eine alternative Belegung zu verwenden.

Wir haben nicht alle Hersteller getestet. Sollten Probleme auftreten, ist Greenception gerne bereit ein entsprechendes Kabel zu liefern sofern wir die richtige PIN-Belegung kennen.
