GC-CONVERT – PWM zu RS485 Wandler für Greenception-Lampen
ACHTUNG!!! Aufgrund häufiger Nachfrage: Dieses Gerät wurde entwickelt um Greenception Lampen kompatibel zu AC-Infinity zu machen. Obwohl AV-Infintiy behauptet mit 0-10v zu arbeiten ist es defacto ein PWM Controller. Dieses Gerät ist getestet mit dem AC-Infinity Typ-A Beleuchtungsadapter und sollte bei richtiger PIN-Belegung auch mit alle anderen PWM Controllern funktionieren.
Der Greenception GC-CONVERT ist ein Protokoll-Konverter, der es ermöglicht, Greenception-Lampen mit digitaler RS485-Schnittstelle (z. B. die seriesX) über PWM-Signale anzusteuern. Alle GC-Lampen mit einem runden 3-PIN Anschluß verfügen über diese RS485 Schnitstelle. Damit wird die Kompatibilität zu gängigen Growroom-Controllern deutlich erweitert – auch wenn diese keine digitalen Protokolle unterstützen.
Das Gerät verfügt über drei PWM-Eingänge (RJ12, Port A, B und C) sowie einen RS485-Ausgang zum Anschluss an eine Greenception Lampe. Per Daisy-Chain können bis zu 120 Lampen gesteuert werden. Die Wandlung erfolgt intern über eine Steuereinheit, die aus den analogen Eingangsspannungen entsprechende digitale Steuerbefehle generiert.
| Merkmal |
Wert |
| Versorgungsspannung |
12 V DC (nur mit beiliegendem Netzteil) |
| Eingang Netzteil |
220–240 V AC, 50/60 Hz |
| Stromaufnahme |
Max. 1 A |
| Schutzart |
IP43 (nur Innenbereich) |
| Betriebstemperatur |
–10 bis +45 °C |
| RS485 Kabellänge (max.) |
100 m (terminieren bei > 100 m) |
| Schnittstellen |
3 x PWM Eingang (RJ12), 1x RS485 Ausgang (3-polig rund) |
Betriebsmodi per DIP-Schalter
Der GC-CONVERT bietet zwei Betriebsmodi, die über einen mechanischen DIP-Schalter eingestellt werden. Diese definieren, wie die Eingangssignale verarbeitet werden:
Position I – Dreikanalbetrieb
-
Port A steuert Kanal 1 der Lampe. (Wuchs bei seriesX)
-
Port B steuert Kanal 2 der Lampe. (Blüte bei seriesX)
-
Port C steuert Kanal 3 der Lampe. (z.B. FarRed bei GC-FOLD)
-
Beispiel:
Wenn nur Port A belegt ist, wird nur Kanal 1 angesteuert u.s.w.

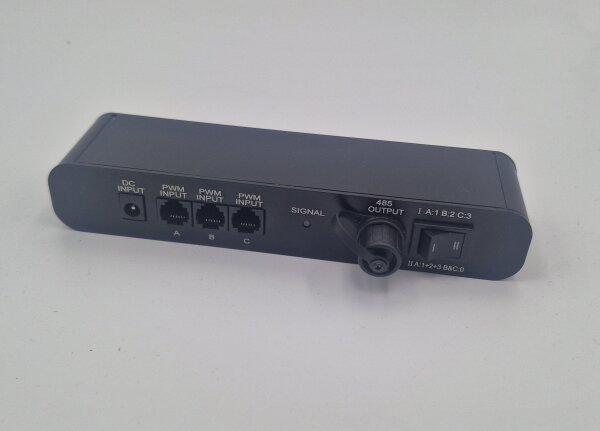

Position II – Einkanalbetrieb (wie auf Bild dargestellt)
Wenn in diesem Modus nur Port B oder C belegt ist, passiert nichts – da alle außer Port A ignoriert werden.
Hinweis zur Verwendung mit seriesX Lampen:
Während der Wuchsphase:
- PWM Kabel in Port A
- DIP-Schalter auf Position I
Die Lampe leuchtet im Wuchsmodus mit der eingestellten Intensität.
Während der Blütephase:
- PWM Kabel bleibt in Port A
- DIP Schalter auf Position II wechseln
Die Lampe leuchtet jetzt im Blütemodus mit der eingestellten Intensität.
Hinweis zur RJ45-Belegung
Es existiert kein herstellerübergreifender Standard für die Pinbelegung bei PWM-Steuersignalen auf RJ-Steckern.
Der GC-CONVERT verwendet die Belegung von AC-Infinity, da dies der häufigste Kundenwunsch war.
Mit PWM-Controllern anderer Marken wird der Betrieb in der Regel ebenso funktionieren. Wir haben einige Modell getestet.
Allerdings kann es nötig sein, ein Adapterkabel oder eine alternative Belegung zu verwenden.
Wir haben nicht alle Hersteller getestet. Sollten Probleme auftreten, ist Greenception gerne bereit ein entsprechendes Kabel zu liefern sofern wir die richtige PIN-Belegung kennen.
Lieferumfang
-
1x GC-CONVERT Modul
-
1x Steckernetzteil (DC 12 V)
-
3x RJ12-Kabel für PWM Eingang (Port A, B und C)
-
1x Signal-Kabel (RS485-Ausgang) zum Anschluss von Greenception-Lampe
Kompatibel mit Controllern folgender Hersteller:
- AC-Infinity UIS Beleuchtungsadapter Typ-A (AC-ADL7)
Hinweis zur Verwendung in AC-Infinity Setups:
Benötigt wird:
- 1 x AC-Infinity Controller (69, 69PRO, AI+ oder ähnlich mit UIS Technologie)
- Min. 1 x UIS Beleuchtungsadapter Typ-A von AC-Infinity (wandelt AC-Infinity UIS Protokoll zu PWM)
- 1 x GC-CONVERT PWM (wandelt PWM zu Greenception-Protokoll)
- Min. 1 x Greenception Lampe
Wenn z.B. 3 x Typ-A Beleuchtungsadapter vorhanden ist, kann mit einem AC-Infinity Controller und einem GC-CONVERT PWM z.B. die GC-FOLD mit vollem Funktionsumfang gesteuert werden. Der AC-Infinity Controller ist ziemlich frei konfigurierbar und ermöglicht es unterschiedliche Beleuchtungsszenarien über verschiedene Ausgänge laufen zu lassen.
